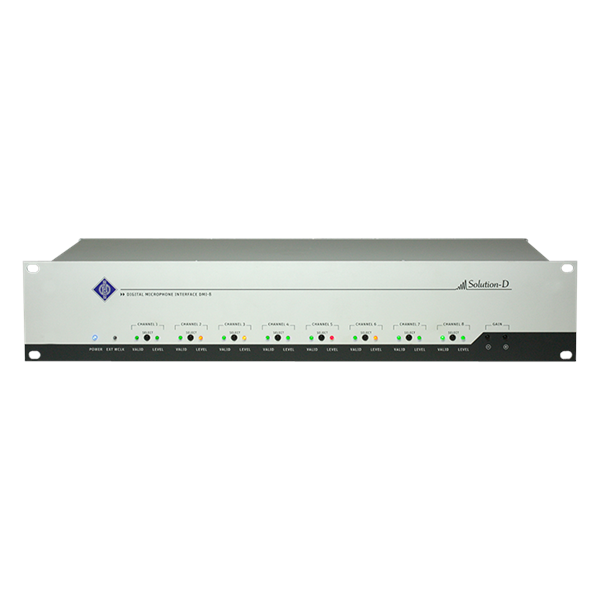

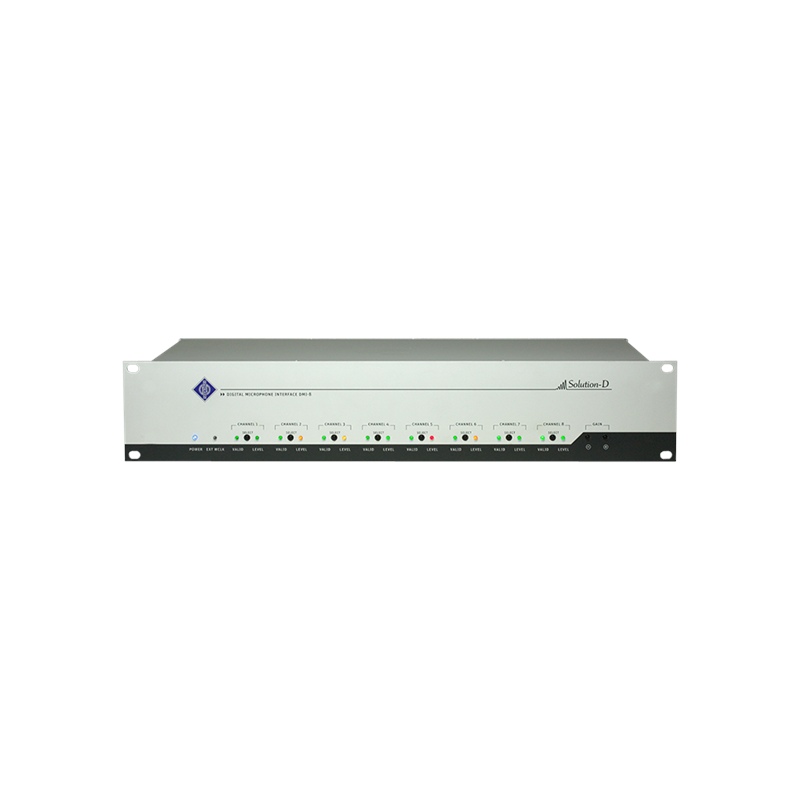

NEUMANN DMI-8 Interface 8 cx pour Solution-D

Interface 8 cx pour Solution-DLes interfaces pour microphones numériques en généralTout appareil prenant en charge la norme AES 42 peut directement traiter les signaux sortant des microphones Solution-D. Dans tous les autres cas, l'interface pour microphones numériques DMI-2 ou DMI-8 doit être utilisée. Les DMI convertissent les données au format AES 42 fournies par le microphone en un signal AES/EBU.L'interface se pilote au moyen du logiciel de télécommande RCS Neumann, qui s'installe sur un ordinateur portable ou de bureau. L'ordinateur est connecté à la DMI via un port USB et un convertisseur d'interface USB vers RS 485. Pour employer un grand nombre de microphones, plusieurs DMI peuvent être branchées en cascade. Dans ce cas, il est possible de s'adresser individuellement à chacune des interfaces.Outre une entrée et une sortie word clock, les DMI possèdent également un générateur d'horloge word clock interne. Si aucun signal word clock maître (venant par exemple d'une console de mixage) n'est présent à l'entrée, l'horloge interne de la DMI est automatiquement utilisée pour synchroniser les canaux de microphone et le signal est renvoyé sur la sortie word clock.Des commandes externes telles que "On Air" (témoin lumineux rouge d'émission/enregistrement en cours) peuvent être contrôlées via un port utilisateur à 9 broches.La DMI-8, interface pour microphones numériques en version 8 canaux, simplifie considérablement les configurations dans des applications à multiples canaux.En plus des fonctions éprouvées de la DMI-2 à deux canaux :- conversion AES 42 vers EBU- alimentation, télécommande et synchronisation des microphones sans convertisseur de fréquence d'échantillonnage (AES42, mode 2)- synchronisation automatique par word clock ou AES 11- toutes les fréquences d'échantillonnage, de 44,1 kHz à 192 kHz- contrôle complet et stockage des réglages via Mac ou PCLa DMI-8 offre également les fonctions suivantes :- capacité de mettre en cacade jusqu'à 128 canaux- indicateur de niveau et réglage de gain en face avant, utilisables même sans ordinateur- sorties Sub-D 25 broches avec brochage Tascam et Yamaha- interface ADAT optique- architecture ouverte pour connexion ultérieure à d'autres interfaces multicanaux et réseaux audio, tels qu'EtherSound et MADIIl va sans dire que la DMI-8 peut être utilisée avec des microphones de tout fabricant se conformant à la norme AES 42 établie conjointement, et qui peuvent être synchronisés conformément au Mode 2 du standard.Explication du mode 2 :La DMI effectue une comparaison des fréquences/phases entre le signal d'horloge word clock récupéré du signal micro et celui de la DMI. A partir de la déviation de phase ainsi déterminée, la DMI calcule un signal de contrôle transmis au micro via le flux de données de télécommande afin de contrôler la fréquence de l'oscillateur à quartz interne.Livré avec :Interface pour microphones numériques DMI-8CD avec logiciel RCS et pilote USBCaractéristiques techniques :Conditions atmosphériques acceptables :1) Température (pour le fonctionnement) 0 C … +45 CTempérature (pour le stockage) –20 C … +70 CHygrométrie relative max. 90 % à +20 CEntrées AES42 8x XLR3F, données audio conformes à la norme AES/EBU (AES3), alimentation fantôme (DPP), données de télécommandeAlimentation fantôme (DPP) +10 V, max. 250 mA par canal, protégée contre les courts-circuitsDonnées de télécommande Impulsions (+2 V), superposées à l'alimentation fantôme, environ 750 bits/s ou 9600 bits/s (selon le microphone)Sorties 2 Sub-D 25 broches, format de données AES/EBU (AES3), brochage Yamaha et Tascam, 1 Toslink, format ADAT jusqu'à 48 kHz, 1 RJ 45, format GN jusqu'à 192 kHz, comprenant une broche de sortie d'alimentation : caisse claire d'environ +15 V, max. 1 A, protégée contre les courts-circuitsFréquences d'échantillonnage prises en charge 44,1 / 48 / 88,2 / 96 kHz /176,4 kHz/ 192 kHzSynchronisation microphone AES42 – Mode 2 (mode synchrone), contrôle d'horloge du microphone par PLLSynchronisation DMI-8 Automatique sur un signal word clock ou AES11 externe, s'il y en a un de présent, sinon le générateur d'horloge word clock interne est activé.Entrée word clock (ou AES11) BNC- Tension d'entrée 100 mV à 75 ohmsSortie word clock (ou AES11) BNC- Tension de sortie = tension d'entrée (synchronisation externe)- Tension de sortie environ 1,5 V à 75 ohms (générateur d'horloge word clock interne)Générateur d'horloge word clock interner 44,1 / 48 / 88,2 / 96 kHz / 176,4 / 192 kHz, Précision 25 ppmIndicateurs Alimentation, word clock externe, données valables, niveau (microphone)Commandes 8 commandes de gain +/– de canalBus de commande 2 ports RJ-45; connexion au port USB de l'ordinateur via le convertisseur d'interface USB 485 Neumann; connectés en parallèle en vue d'une mise en cascade. RS 485 avec broche d'alimentation externe supplémentaire (environ +11,3 V, max. 500 mA)Identifiant d'unité (ID) 0 à 15, réglable via un commutateur codeur à l'arrière de l'appareilPort utilisateur Sub-D 9 broches, 1 fonction de commutation par canal (au choix coupure audio (Mute) et/ou diode 1/2)Alimentation électrique 90 V à 240 V; 50/60 HzConsommation électrique 55 VADimensions(L x H x P) 483 x 88 x 210 mmPoids Environ 2,8 kg
